Bản vẽ kỹ thuật là một công cụ quan trọng trong nhiều lĩnh vực, từ xây dựng, cơ khí, đến điện tử và viễn thông. Nó giúp các kỹ sư, nhà thiết kế và công nhân thực hiện công việc một cách chính xác, đồng thời đảm bảo rằng sản phẩm hoặc công trình đáp ứng được yêu cầu kỹ thuật và an toàn. Dưới đây là các ứng dụng cụ thể của bản vẽ kỹ thuật trong từng ngành công nghiệp.
Trong ngành xây dựng và kiến trúc

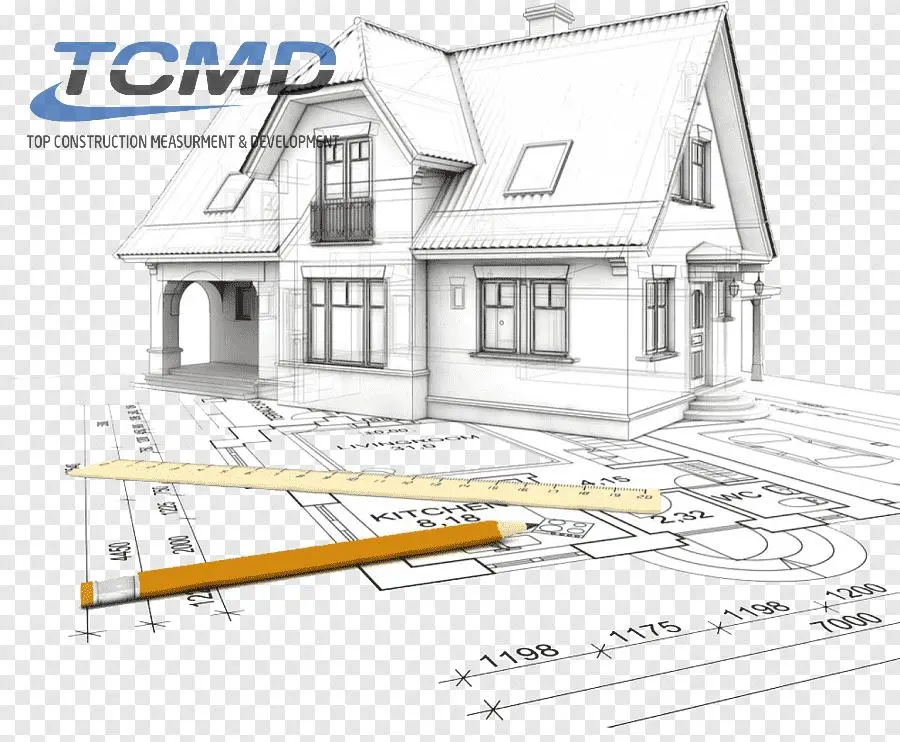

Bản vẽ nhà
Trong ngành xây dựng, bản vẽ nhà là công cụ chính để truyền tải ý tưởng từ kiến trúc sư đến nhà thầu. Bản vẽ này thể hiện chi tiết về cấu trúc ngôi nhà, bao gồm kích thước, phân bố không gian và vật liệu được sử dụng. Bản vẽ nhà giúp đảm bảo rằng quá trình thi công diễn ra chính xác theo thiết kế ban đầu, từ móng đến mái.
Bản vẽ kết cấu
Bản vẽ kết cấu thể hiện hệ thống kết cấu chịu lực của công trình như cột, dầm, sàn và móng. Các chi tiết trong bản vẽ kết cấu giúp đảm bảo rằng công trình có thể chịu được tải trọng và các yếu tố tác động khác như động đất hoặc thời tiết khắc nghiệt. Đây là phần quan trọng nhất trong việc xây dựng các công trình lớn, đảm bảo tính bền vững và an toàn.
Bản vẽ điện nước
Trong mỗi công trình, hệ thống điện và nước đều phải được bố trí hợp lý và tuân thủ các tiêu chuẩn kỹ thuật. Bản vẽ điện nước giúp cho kỹ sư và công nhân biết được chính xác vị trí lắp đặt các thiết bị điện, ống dẫn nước, và hệ thống xử lý nước thải. Điều này giúp giảm thiểu sai sót trong quá trình lắp đặt, đồng thời dễ dàng sửa chữa và bảo trì sau này.
Trong ngành cơ khí và chế tạo
Bản vẽ chi tiết máy
Trong ngành cơ khí, bản vẽ kỹ thuật đóng vai trò quan trọng trong việc thể hiện chi tiết các bộ phận của máy móc. Bản vẽ chi tiết máy cung cấp thông tin về kích thước, hình dạng, và cách lắp ráp của từng bộ phận. Điều này giúp đảm bảo rằng các chi tiết được chế tạo một cách chính xác và dễ dàng lắp ráp thành sản phẩm hoàn chỉnh.
Bản vẽ lắp ráp
Bản vẽ lắp ráp thể hiện cách các bộ phận máy móc được ghép nối với nhau. Nó mô tả thứ tự và phương pháp lắp ráp từng phần, đảm bảo rằng quy trình chế tạo diễn ra trôi chảy và không có sai sót. Trong sản xuất hàng loạt, bản vẽ lắp ráp giúp tăng cường hiệu quả và đảm bảo chất lượng sản phẩm đồng nhất.
Trong ngành điện tử và viễn thông

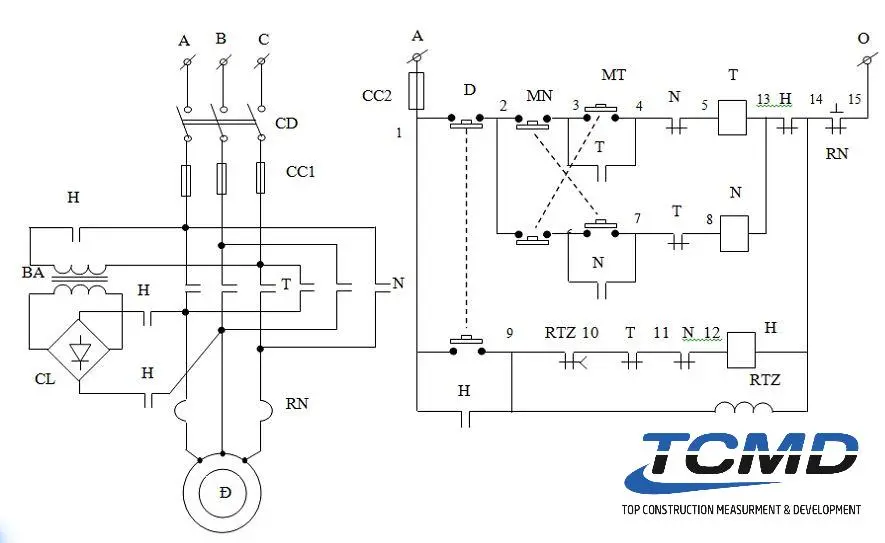

Sơ đồ mạch điện
Trong lĩnh vực điện tử, sơ đồ mạch điện là một trong những loại bản vẽ kỹ thuật phổ biến nhất. Sơ đồ này thể hiện cách các linh kiện điện tử được kết nối với nhau trong một mạch điện. Kỹ sư điện tử dựa vào sơ đồ mạch để lắp ráp và kiểm tra hoạt động của thiết bị, đồng thời dễ dàng phát hiện và sửa chữa lỗi khi cần thiết.
Bản mạch in
Bản mạch in (PCB) là bản vẽ thể hiện cách bố trí các đường dẫn điện và các linh kiện trên một mạch in. Bản vẽ PCB đảm bảo rằng mạch điện có thể hoạt động ổn định và đúng với thiết kế ban đầu. Đây là bước không thể thiếu trong việc sản xuất các thiết bị điện tử từ quy mô nhỏ đến lớn.
Trong các lĩnh vực khác (Ô tô, hàng không, y tế, …)
Bản vẽ kỹ thuật không chỉ được sử dụng trong xây dựng, cơ khí và điện tử mà còn được ứng dụng rộng rãi trong các ngành khác như ô tô, hàng không, và y tế. Trong ngành ô tô, bản vẽ kỹ thuật được dùng để thiết kế các bộ phận của xe, từ động cơ, khung xe đến hệ thống điện tử. Trong ngành hàng không, bản vẽ giúp mô phỏng và thiết kế các bộ phận quan trọng của máy bay, đảm bảo an toàn bay. Trong y tế, bản vẽ kỹ thuật được dùng để chế tạo các thiết bị y tế chính xác như máy quét CT, máy chụp X-quang và các thiết bị hỗ trợ phẫu thuật.
Kết luận
Trong ngành công nghiệp hiện đại, bản vẽ kỹ thuật giữ vai trò thiết yếu và không thể thiếu. Chúng không chỉ đơn thuần là các hình ảnh hay tài liệu, mà còn là nguồn thông tin chi tiết, cung cấp hướng dẫn cụ thể cho kỹ sư và công nhân trong quá trình thi công và sản xuất. Bản vẽ kỹ thuật giúp họ hiểu rõ các yêu cầu thiết kế, kích thước, và cấu trúc cần thiết, từ đó thực hiện công việc một cách hiệu quả và chính xác.
Hơn nữa, sự chi tiết và rõ ràng trong bản vẽ kỹ thuật giúp giảm thiểu sai sót có thể xảy ra trong quá trình thi công. Việc tuân thủ theo bản vẽ không chỉ bảo đảm rằng các công trình và sản phẩm được tạo ra đúng với tiêu chuẩn mà còn nâng cao mức độ an toàn cho người lao động. Bằng cách cung cấp các thông tin cần thiết về hệ thống, vật liệu và quy trình, bản vẽ kỹ thuật đóng góp vào việc tạo ra môi trường làm việc an toàn, hiệu quả và chuyên nghiệp trong mọi lĩnh vực công nghiệp.
