Bản vẽ kỹ thuật là một phần không thể thiếu trong các ngành như công nghệ, xây dựng, và chế tạo. Quy trình này yêu cầu độ chính xác cao và tuân thủ các tiêu chuẩn kỹ thuật cụ thể. Dưới đây là các bước chi tiết để bạn có thể tự thực hiện quy trình này một cách hiệu quả.
Thu thập thông tin và ý tưởng
Phân tích yêu cầu kỹ thuật
Phân tích yêu cầu kỹ thuật là bước đầu tiên, nơi bạn cần hiểu rõ các yếu tố kỹ thuật của sản phẩm hoặc công trình, bao gồm kích thước, vật liệu, và chức năng. Mục tiêu của bước này là đảm bảo rằng mọi yếu tố kỹ thuật được phân tích đầy đủ trước khi bắt đầu thiết kế.
Một số yếu tố cần xem xét:
- Kích thước và tỷ lệ sản phẩm.
- Vật liệu và tính chất cơ học.
- Các tiêu chuẩn kỹ thuật như ISO, ANSI.
Tìm hiểu về sản phẩm cần thiết kế
Sau khi phân tích yêu cầu kỹ thuật, bạn cần hiểu rõ về sản phẩm hoặc công trình cần thiết kế. Nghiên cứu các mẫu thiết kế tương tự, các bản vẽ cũ, hoặc thông số kỹ thuật từ nhà sản xuất sẽ giúp bạn hình dung rõ ràng hơn về sản phẩm.
Phác thảo ý tưởng

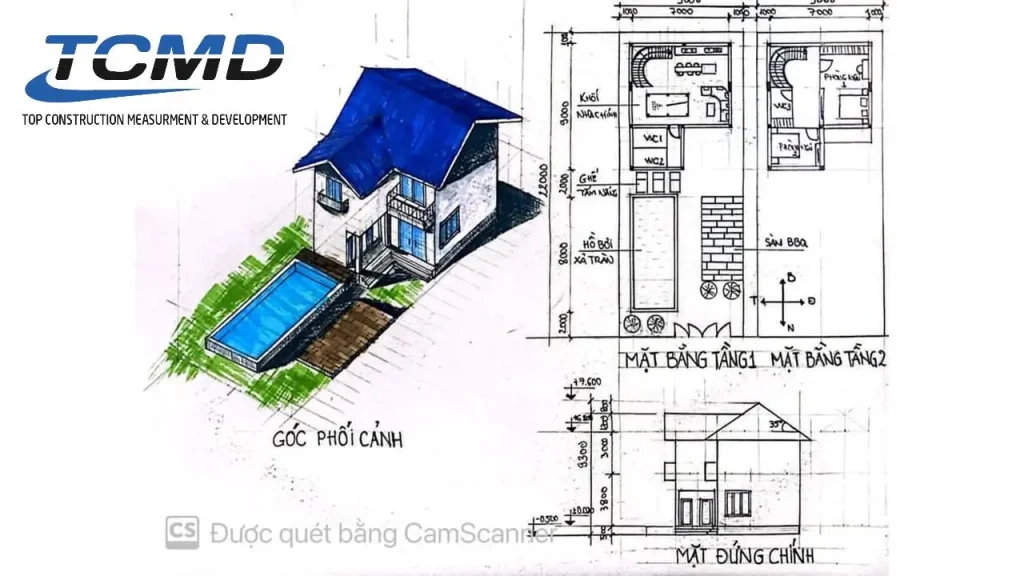

Vẽ phác thảo bằng tay hoặc sử dụng phần mềm
Khi đã thu thập đủ thông tin, bạn có thể bắt đầu phác thảo ý tưởng. Có hai cách để phác thảo: vẽ bằng tay hoặc sử dụng các phần mềm CAD như AutoCAD, SolidWorks, hoặc SketchUp. Cả hai phương pháp này đều có thể cung cấp cho bạn cái nhìn tổng quát về sản phẩm trước khi tạo bản vẽ chi tiết.
Tạo bản vẽ chi tiết
Sử dụng phần mềm CAD để tạo bản vẽ chính xác
Sau khi phác thảo ý tưởng, bạn sẽ chuyển sang tạo bản vẽ chi tiết bằng phần mềm CAD. Phần mềm CAD cho phép bạn tạo ra bản vẽ có độ chính xác cao, đảm bảo rằng mọi yếu tố kỹ thuật được thể hiện rõ ràng.
Các bước tạo bản vẽ chi tiết (tạo hình, ghi kích thước,…)
Khi sử dụng phần mềm CAD, bạn cần thực hiện các bước chính như:
- Xác định kích thước chính xác cho từng chi tiết.
- Chèn các thông số kỹ thuật quan trọng.
- Kiểm tra và điều chỉnh tỷ lệ.
Kiểm tra và sửa chữa
Kiểm tra kỹ thuật, kiểm tra hình thức
Sau khi hoàn thành bản vẽ chi tiết, bạn cần tiến hành kiểm tra. Điều này bao gồm việc kiểm tra cả kỹ thuật và hình thức để đảm bảo rằng bản vẽ dễ hiểu và chính xác theo các yêu cầu kỹ thuật.
Sửa chữa các lỗi sai và bổ sung thông tin thiếu
Nếu phát hiện lỗi sai trong quá trình kiểm tra, hãy sửa chữa ngay lập tức. Các lỗi phổ biến bao gồm sai lệch về kích thước, thiếu thông tin, hoặc không tuân thủ các tiêu chuẩn kỹ thuật.
Xuất bản vẽ
Các định dạng bản vẽ phổ biến (DWG, DXF, PDF)

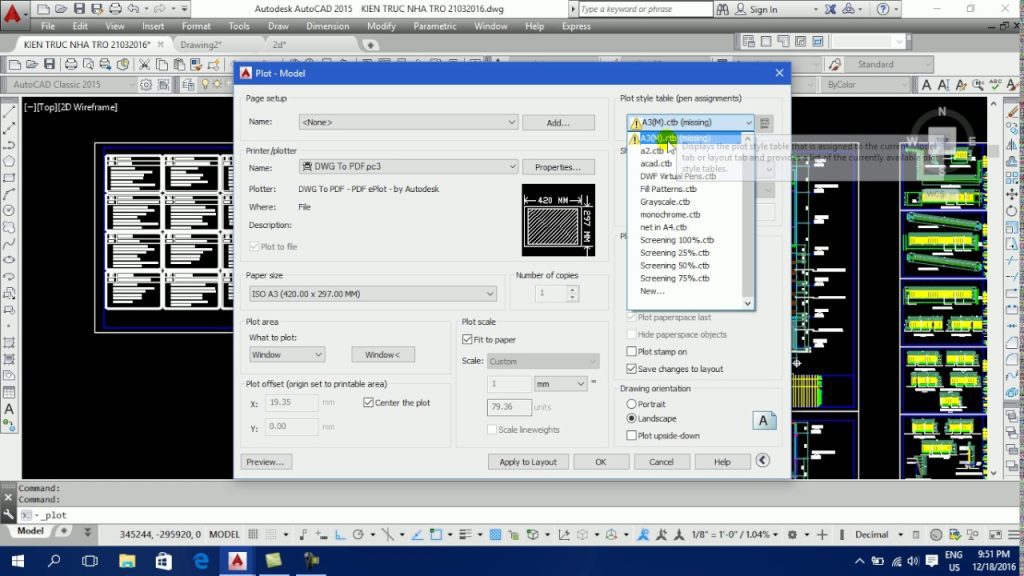

Bước cuối cùng là xuất bản vẽ dưới các định dạng phổ biến như DWG, DXF, hoặc PDF.
- DWG: Định dạng chính cho các bản vẽ kỹ thuật, chứa đầy đủ dữ liệu chi tiết.
- DXF: Phù hợp để chia sẻ dữ liệu giữa các phần mềm CAD khác nhau.
- PDF: Thường dùng để chia sẻ với những người không cần chỉnh sửa bản vẽ.
Tổng kết
Quy trình tạo bản vẽ kỹ thuật là một bước quan trọng và cần thiết trong nhiều lĩnh vực. Từ việc thu thập thông tin, phân tích yêu cầu kỹ thuật cho đến việc phác thảo ý tưởng và tạo ra bản vẽ chi tiết, mỗi bước đều yêu cầu sự tỉ mỉ và chính xác. Việc tuân thủ quy trình này không chỉ giúp bạn sản xuất ra những bản vẽ chất lượng cao mà còn đảm bảo rằng sản phẩm cuối cùng đáp ứng được các tiêu chuẩn kỹ thuật cần thiết. Với sự phát triển của công nghệ CAD, khả năng tạo ra các bản vẽ chính xác và chuyên nghiệp càng trở nên dễ dàng hơn. Hy vọng rằng các bước hướng dẫn trong bài viết sẽ giúp bạn thực hiện thành công công việc của mình.
