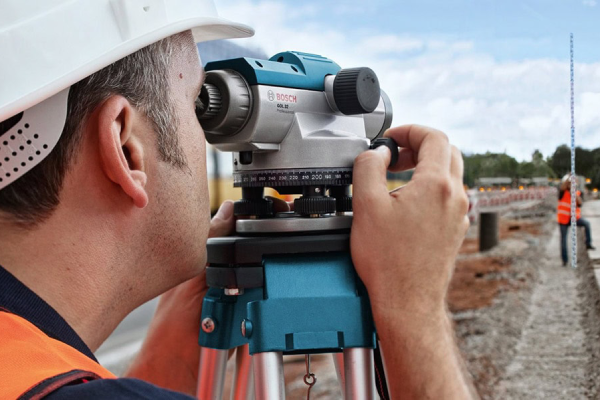

Máy thủy bình (máy thủy chuẩn) là công cụ đo đạc thiết yếu, giúp kỹ sư xác định chính xác cao độ và vị trí trong xây dựng bằng cách tạo đường ngắm ngang chuẩn. Nó đảm bảo tính chính xác, ổn định và an toàn cho mọi công trình, từ nền móng đến hoàn thiện. Bài viết này của TCMD Việt Nam (cập nhật 04/2025) sẽ cung cấp cái nhìn tổng quan về máy thủy bình: nguyên lý, vai trò, các loại máy, ứng dụng và lưu ý sử dụng.
Lịch Sử và Sự Phát Triển của Máy Thủy Bình
Nhu cầu xác định mặt phẳng ngang và độ cao đã có từ thời cổ đại. Các nền văn minh Ai Cập, La Mã đã sử dụng những dụng cụ sơ khai như thước nước (water level) – dựa trên nguyên tắc bề mặt chất lỏng luôn nằm ngang – để xây dựng các công trình kim tự tháp, đền đài, hệ thống dẫn nước hùng vĩ.
Bước ngoặt lớn đến vào thế kỷ 17 – 18 với sự ra đời của ống kính thiên văn và bọt thủy dài. Các nhà khoa học và kỹ sư đã kết hợp chúng để tạo ra những chiếc máy thủy bình quang cơ đầu tiên (thường gọi là Dumpy Level ở các nước nói tiếng Anh). Những thiết bị này cho phép ngắm xa hơn và đọc số trên mia chính xác hơn nhiều so với thước nước, mở ra kỷ nguyên mới cho ngành trắc địa và xây dựng.
Tuy nhiên, việc cân bằng bọt thủy dài trên máy quang cơ đòi hỏi sự tỉ mỉ và tốn thời gian. Để giải quyết vấn đề này, vào giữa thế kỷ 20, máy thủy bình tự động ra đời với việc tích hợp bộ tự động cân bằng (compensator), giúp máy tự động duy trì tia ngắm ngang sau khi đã cân bằng sơ bộ. Đây là một cuộc cách mạng về hiệu suất làm việc.
Và gần đây nhất, sự phát triển của công nghệ điện tử và xử lý ảnh đã dẫn đến sự ra đời của máy thủy bình điện tử, với khả năng đọc số mia mã vạch tự động, lưu trữ dữ liệu và độ chính xác vượt trội, đáp ứng những yêu cầu khắt khe nhất của đo đạc hiện đại.
Ngành công nghiệp máy thủy bình vẫn đang tiếp tục phát triển để đáp ứng nhu cầu ngày càng cao:
- Phổ biến hóa Máy điện tử: Xu hướng rõ ràng là các máy thủy bình điện tử ngày càng trở nên phổ biến hơn do lợi ích về độ chính xác và năng suất, giá thành cũng dần trở nên cạnh tranh hơn.
- Cải tiến Bộ bù: Các nhà sản xuất liên tục cải tiến công nghệ bộ tự động cân bằng trên máy tự động để tăng độ nhạy, độ ổn định và phạm vi bù.
- Tăng cường Kết nối và Phần mềm: Máy điện tử ngày càng có nhiều tùy chọn kết nối không dây (Bluetooth), bộ nhớ lớn hơn và phần mềm tích hợp mạnh mẽ hơn để xử lý dữ liệu ngay tại hiện trường.
- Tích hợp Công nghệ: Có những giải pháp tích hợp dữ liệu cao độ từ máy thủy bình với dữ liệu tọa độ từ GNSS để tạo mô hình 3D hoàn chỉnh.
- Thiết kế Thân thiện và Bền bỉ: Các model mới chú trọng hơn đến thiết kế gọn nhẹ, dễ thao tác và khả năng chống chịu va đập, thời tiết khắc nghiệt tốt hơn.

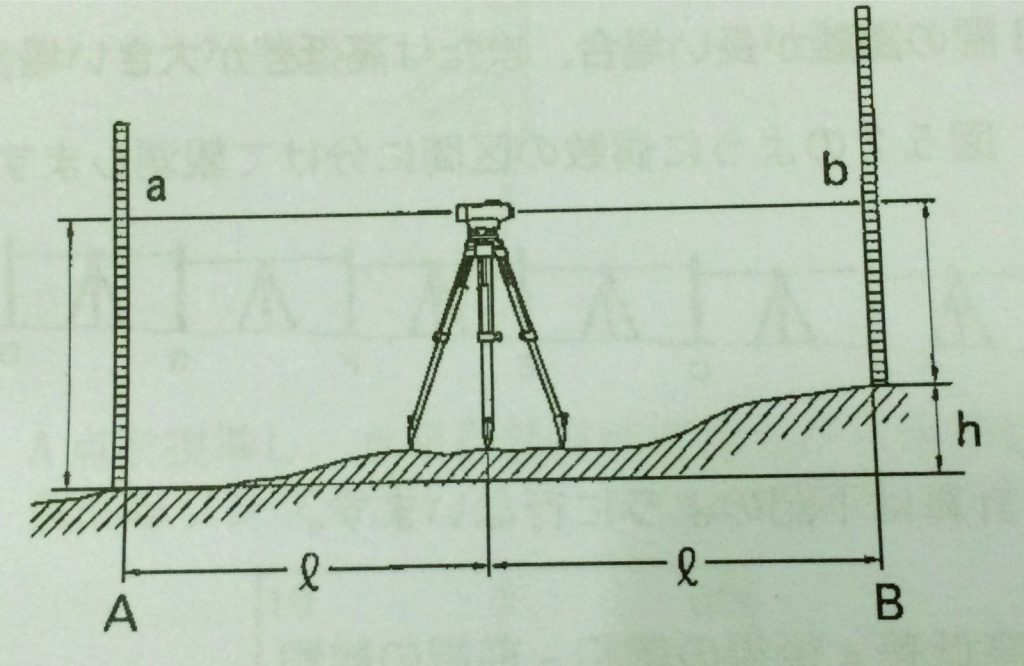

Máy Thủy Bình/ Máy Thủy Chuẩn Hoạt Động Như Thế Nào?
Dù có nhiều loại khác nhau, tất cả các máy thủy bình đều hoạt động dựa trên một nguyên lý cốt lõi: thiết lập một đường ngắm (Line of Sight) nằm ngang chuẩn xác và sử dụng đường ngắm đó để đọc giá trị trên một thước đo độ cao (mia – Leveling Staff) được đặt thẳng đứng tại các điểm cần xác định.
- Tạo Đường Ngắm Ngang: Máy thủy bình được đặt trên một chân máy vững chắc và được cân bằng.
- Đối với máy quang cơ, người dùng phải chỉnh ốc cân máy sao cho bọt thủy dài nằm chính giữa.
- Đối với máy tự động và điện tử, người dùng chỉ cần cân bằng sơ bộ bằng bọt thủy tròn, bộ tự động cân bằng bên trong sẽ đảm nhiệm việc tinh chỉnh để tia ngắm luôn nằm ngang (miễn là độ nghiêng ban đầu nằm trong phạm vi cho phép của bộ bù).
- Sử dụng Mia (Thước Đo Cao Độ): Một cây thước (mia) có vạch chia độ rõ ràng (đối với máy quang cơ/tự động) hoặc có mã vạch đặc biệt (đối với máy điện tử) được dựng thẳng đứng tại các điểm cần đo.
- Đọc Số Trên Mia: Người dùng (hoặc máy điện tử) sẽ ngắm vào mia qua ống kính và đọc (hoặc máy tự động đọc) giá trị chiều cao trên mia tại vị trí mà đường ngắm ngang cắt qua mia.
- Số đọc tại điểm đã biết cao độ (mốc chuẩn – Benchmark, BM) gọi là số đọc mia sau (Backsight – BS).
- Số đọc tại điểm cần xác định cao độ gọi là số đọc mia trước (Foresight – FS).
- Tính Toán Chênh Cao: Sự chênh lệch độ cao (dH) giữa hai điểm được tính bằng công thức đơn giản: dH = BS – FS (Nếu FS cao hơn BS thì dH âm, nếu FS thấp hơn BS thì dH dương).
- Tính Toán Cao Độ: Cao độ của điểm mới (Elevation_New) được tính dựa trên cao độ của điểm gốc (Elevation_BM) và chênh cao vừa đo được: Elevation_New = Elevation_BM + BS – FS
Bằng cách lặp lại quy trình đo BS và FS này, người ta có thể truyền cao độ từ một điểm gốc đi khắp công trường hoặc khu vực khảo sát.
Tại Sao Máy Thủy Bình Lại Quan Trọng Đến Vậy?
Độ chính xác cao độ là yếu tố nền tảng trong hầu hết mọi hoạt động kỹ thuật và xây dựng. Máy thủy bình đóng vai trò không thể thay thế vì những lý do sau:
- Đảm Bảo Tính Ổn Định và An Toàn Kết Cấu: Móng nhà phải bằng phẳng, các tầng nhà phải có cao độ đúng thiết kế, dầm cầu phải được đặt chính xác… Sai lệch cao độ có thể gây mất cân bằng, ứng suất không đều, làm giảm tuổi thọ và thậm chí gây sụp đổ công trình.
- Kiểm Soát Dòng Chảy và Thoát Nước: Độ dốc của đường sá, sân bãi, hệ thống thoát nước mưa, kênh mương thủy lợi… phải được thi công chính xác để đảm bảo nước chảy đúng hướng, không gây ngập úng hay xói mòn. Máy thủy bình là công cụ chính để kiểm soát độ dốc này.
- Tính Toán Khối Lượng Đào Đắp Chính Xác: Trong san lấp mặt bằng, việc xác định đúng cao độ tự nhiên và cao độ thiết kế là cơ sở để tính toán khối lượng đất cần đào đi hoặc đắp thêm một cách chính xác, tránh lãng phí vật liệu và chi phí.
- Thiết Lập Hệ Thống Khống Chế Cao Độ: Máy thủy bình được dùng để xây dựng mạng lưới các điểm mốc có độ cao chuẩn (lưới độ cao), làm cơ sở tham chiếu cho tất cả các công tác đo đạc, định vị khác trong khu vực dự án.
- Giám Sát Sức Khỏe Công Trình: Đo đạc định kỳ sự thay đổi cao độ của các điểm trên công trình (quan trắc lún, nghiêng) giúp phát hiện sớm các dấu hiệu biến dạng bất thường, đưa ra cảnh báo và biện pháp xử lý kịp thời.
- Nền tảng cho các Công nghệ Đo đạc Khác: Dữ liệu cao độ chính xác từ máy thủy bình thường được sử dụng kết hợp với các thiết bị khác như máy toàn đạc điện tử, máy GPS/GNSS để có được thông tin không gian 3 chiều hoàn chỉnh.
Thiếu máy thủy bình hoặc sử dụng máy không đảm bảo độ chính xác sẽ dẫn đến những sai sót hệ thống nghiêm trọng, ảnh hưởng đến chất lượng, tiến độ và chi phí của toàn bộ dự án.
Phân Loại Các Dòng Máy Thủy Bình Phổ Biến Hiện Nay
Trải qua quá trình phát triển, máy thủy bình ngày nay được phân thành ba loại chính dựa trên công nghệ và cách thức hoạt động:
Máy Thủy Bình Quang Cơ (Dumpy Level / Optical Level)
- Đặc điểm: Là thế hệ máy thủy bình cơ bản nhất. Người dùng phải tự cân bằng máy cực kỳ chính xác bằng cách điều chỉnh 3 ốc cân máy cho bọt thủy dài (gắn trên ống kính) vào tâm. Việc đọc số trên mia thường cũng hoàn toàn bằng mắt thường qua ống kính.
- Ưu điểm: Cấu tạo đơn giản, rất bền, không cần pin, giá thành rẻ nhất.
- Nhược điểm: Thao tác cân bằng lâu và khó, đòi hỏi kỹ năng cao. Dễ xảy ra sai số do cân bằng không chuẩn và sai số đọc số của người đo. Năng suất thấp.
- Hiện trạng (2025): Ít còn được sử dụng trong các công việc chuyên nghiệp đòi hỏi tốc độ và độ chính xác cao. Chủ yếu dùng trong giảng dạy, các công việc phụ trợ đơn giản hoặc ở những nơi không có điều kiện sử dụng máy hiện đại hơn.
Máy Thủy Bình Tự Động (Automatic Level)
- Đặc điểm: Được trang bị bộ tự động cân bằng (compensator). Người dùng chỉ cần cân bằng sơ bộ bằng bọt thủy tròn, máy sẽ tự động duy trì tia ngắm ngang. Tuy nhiên, việc đọc số trên mia thường vẫn phải thực hiện thủ công bằng mắt.
- Ưu điểm: Thiết lập nhanh hơn máy quang cơ rất nhiều, dễ sử dụng hơn, độ tin cậy cao hơn nhờ bộ bù, độ chính xác tốt (phù hợp đa số công việc xây dựng), giá thành hợp lý, không cần pin.
- Nhược điểm: Vẫn tồn tại sai số đọc số và ghi chép của người đo. Độ chính xác không cao bằng máy điện tử cho các ứng dụng đặc biệt.
- Hiện trạng (2025): Đây là loại máy thủy bình phổ biến và được sử dụng rộng rãi nhất hiện nay trong ngành xây dựng và khảo sát nói chung. Nó cân bằng tốt giữa hiệu quả, độ chính xác và chi phí.
Mời bạn tìm hiểu sâu hơn về các model máy thủy bình tự động chính hãng tại TCMD Việt Nam

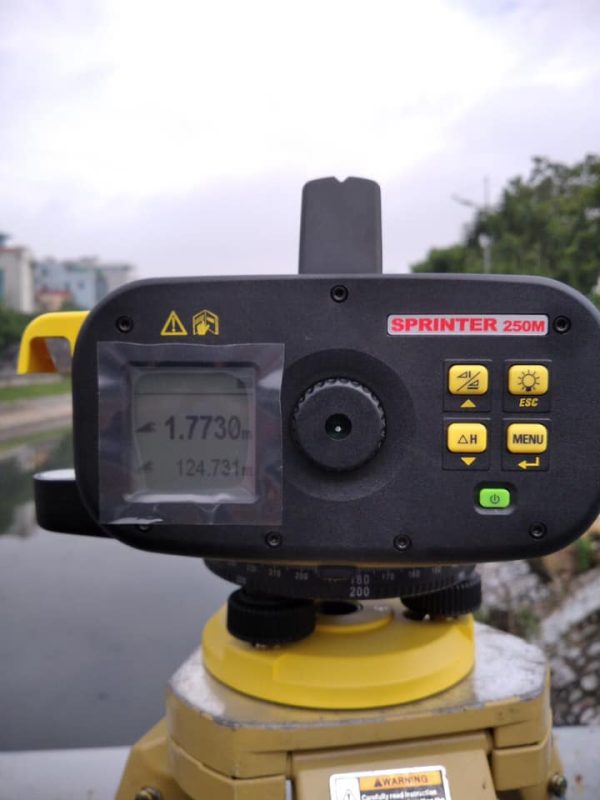

Máy Thủy Bình Điện Tử (Digital Level)
- Đặc điểm: Là loại máy hiện đại nhất. Có bộ tự động cân bằng và hệ thống đọc số điện tử tự động bằng cảm biến khi ngắm vào mia mã vạch chuyên dụng. Có khả năng đo khoảng cách, lưu trữ dữ liệu vào bộ nhớ trong và truyền sang máy tính.
- Ưu điểm: Độ chính xác cao nhất (đặc biệt khi dùng mia Invar), loại bỏ hoàn toàn sai số đọc số và ghi chép, tốc độ đo nhanh, năng suất cao, quy trình làm việc số hóa, nhiều tính năng nâng cao.
- Nhược điểm: Giá thành cao nhất, yêu cầu sử dụng mia mã vạch riêng, cần pin để hoạt động.
- Hiện trạng (2025): Ngày càng được ưa chuộng cho các công trình lớn, yêu cầu độ chính xác cao, công tác quan trắc biến dạng, thành lập lưới độ cao hạng cao và các đơn vị muốn tối ưu hóa năng suất, giảm thiểu sai sót.
Mời bạn khám phá các giải pháp máy thủy bình điện tử tiên tiến do TCMD Việt Nam cung cấp
Công ty TNHH TCMD Việt Nam tự hào cung cấp đầy đủ cả ba dòng máy thủy bình trên, từ các model quang cơ cơ bản đến các máy tự động thông dụng và máy điện tử cao cấp, đảm bảo mang đến giải pháp phù hợp cho mọi nhu cầu và ngân sách của quý khách hàng.

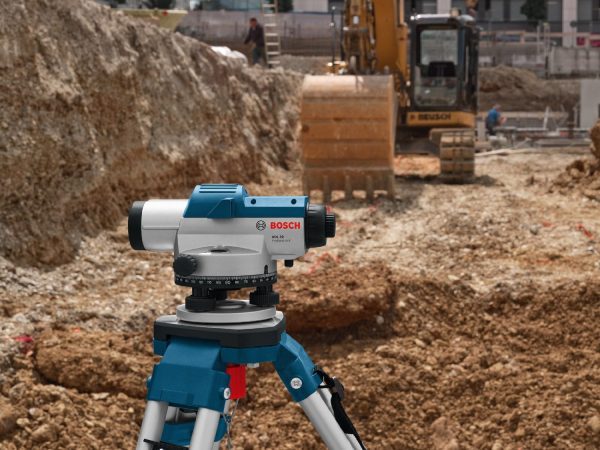

Ứng Dụng Đa Dạng của Máy Thủy Bình Trong Các Ngành Nghề
Máy thủy bình là công cụ đa năng với phạm vi ứng dụng vô cùng rộng rãi:
- Xây dựng:
- Kiểm tra cao độ móng, sàn, dầm, cột, tường.
- Lắp đặt cửa, cửa sổ, trần nhà.
- Xác định độ phẳng, độ dốc sân bãi, mái nhà.
- Thi công đường nội bộ, vỉa hè.
- Kiểm tra cao độ lắp đặt hệ thống cơ điện (ống nước, ống gió…).
- Khảo sát & Bản đồ:
- Đo cao độ các điểm khống chế mặt bằng và độ cao.
- Đo vẽ mặt cắt địa hình.
- Xây dựng lưới độ cao các cấp hạng.
- Đo đạc phục vụ công tác địa chính.
- Giao thông & Hạ tầng:
- Thi công cao độ nền đường, mặt đường bộ, đường sắt.
- Xây dựng cầu, cống, hầm chui.
- Lắp đặt đường ống cấp thoát nước, đường ống dẫn dầu/khí.
- Thi công sân bay, bến cảng.
- Địa chất & Khai thác Mỏ:
- Đo vẽ mặt cắt địa chất.
- Đo đạc trong quá trình khai thác hầm lò, mỏ lộ thiên.
- Kiểm tra cao độ bề mặt bãi thải.
- Nông nghiệp & Thủy lợi:
- Thiết kế và thi công hệ thống tưới tiêu, kênh mương theo độ dốc.
- San phẳng đồng ruộng để tối ưu hóa canh tác.
- Quan trắc Môi trường & Công trình: Theo dõi sự thay đổi cao độ (lún, trồi) của nền đất, công trình xây dựng, đê điều, đập thủy điện theo thời gian.
- Công nghiệp: Kiểm tra độ phẳng, độ song song, độ thẳng hàng trong lắp đặt máy móc, thiết bị công nghiệp chính xác.
Những Yếu Tố Cần Cân Nhắc Khi Lựa Chọn Máy Thủy Bình
Để đầu tư một chiếc máy thủy bình hiệu quả, bạn cần xem xét các yếu tố sau:
- Mục đích sử dụng và Yêu cầu Độ chính xác: Đây là yếu tố quyết định hàng đầu. Bạn cần độ chính xác cao cho quan trắc (nên chọn máy điện tử) hay chỉ cần độ chính xác thông thường cho xây dựng dân dụng (máy tự động là đủ)?
- Loại Máy Phù Hợp: Dựa trên yêu cầu độ chính xác và ngân sách, hãy quyết định giữa máy quang cơ, tự động hay điện tử.
- Khối lượng Công việc và Năng suất Mong muốn: Nếu công việc nhiều, đòi hỏi tốc độ, máy tự động hoặc điện tử sẽ hiệu quả hơn máy quang cơ. Máy điện tử giúp tăng năng suất tối đa nhờ đọc số nhanh và lưu dữ liệu tự động.
- Ngân sách Đầu tư: Xác định rõ khoản chi phí bạn có thể đầu tư. Máy quang cơ rẻ nhất, tiếp đến là máy tự động và đắt nhất là máy điện tử.
- Điều kiện Môi trường Làm việc: Công trường bụi bặm, ẩm ướt đòi hỏi máy có chỉ số chống bụi/nước (IP) cao.
- Yêu cầu về Dữ liệu Số: Nếu cần quy trình làm việc số hóa, lưu trữ và xử lý dữ liệu trên máy tính, máy thủy bình điện tử là lựa chọn duy nhất.
- Thương hiệu và Nhà cung cấp: Chọn các thương hiệu uy tín (Leica, Topcon, Sokkia, Nikon, Trimble…) để đảm bảo chất lượng và độ bền. Quan trọng không kém là lựa chọn nhà cung cấp đáng tin cậy như Công ty TNHH TCMD Việt Nam, nơi bạn không chỉ nhận được sản phẩm chính hãng mà còn cả sự tư vấn chuyên nghiệp, chế độ bảo hành rõ ràng và dịch vụ hỗ trợ kỹ thuật, hiệu chuẩn, sửa chữa sau bán hàng chu đáo.
Máy thủy bình (hay máy thủy chuẩn) đã, đang và sẽ tiếp tục là một công cụ đo đạc nền tảng, không thể thiếu trong vô vàn hoạt động kỹ thuật, từ những công trình dân dụng nhỏ lẻ đến các siêu dự án hạ tầng phức tạp. Sự phát triển từ máy quang cơ, qua máy tự động đến máy điện tử hiện đại đã mang đến những lựa chọn ngày càng đa dạng, chính xác và hiệu quả hơn cho người dùng.
Việc hiểu rõ đặc điểm, ưu nhược điểm của từng loại máy và lựa chọn được thiết bị phù hợp với yêu cầu công việc cụ thể là yếu tố then chốt để tối ưu hóa chi phí đầu tư và đảm bảo chất lượng công trình. Hãy xem máy thủy bình không chỉ là một công cụ, mà là một khoản đầu tư vào sự chính xác và hiệu quả.
Dù bạn cần một chiếc máy thủy bình tự động tin cậy cho công việc xây dựng hàng ngày, hay một máy thủy bình điện tử siêu chính xác cho các dự án quan trắc chuyên sâu, Công ty TNHH TCMD Việt Nam luôn có sẵn các giải pháp hàng đầu từ những thương hiệu uy tín nhất. Chúng tôi cam kết mang đến sản phẩm chính hãng, giá cả cạnh tranh cùng dịch vụ tư vấn và hậu mãi chuyên nghiệp.
