Trong lĩnh vực thiết kế và sản xuất, bản vẽ kỹ thuật giữ vai trò quan trọng, cung cấp thông tin rõ ràng về cấu trúc và kích thước sản phẩm. Bài viết này sẽ khám phá các yếu tố cơ bản như hình chiếu, kích thước, tỉ lệ và ký hiệu, giúp bạn hiểu rõ cách tạo ra và diễn giải bản vẽ kỹ thuật một cách chính xác.
Hình chiếu và phép chiếu
Giải thích các loại hình chiếu thường gặp (cạnh, bằng, trục đo)
Trong bản vẽ kỹ thuật, hình chiếu là cách biểu diễn các đối tượng trên mặt phẳng hai chiều. Có ba loại hình chiếu chính:
- Hình chiếu cạnh: Hiển thị đối tượng khi nhìn từ một góc cạnh, cho phép người xem thấy được mặt bên của đối tượng.
- Hình chiếu bằng: Hiển thị đối tượng khi nhìn từ phía trên, giúp hiểu rõ kích thước ngang và chiều dài của đối tượng.
- Hình chiếu trục đo: Là hình chiếu 3D, cho phép người xem có cái nhìn tổng quan về toàn bộ đối tượng từ nhiều góc độ.
Ứng dụng của từng loại hình chiếu trong thực tế
- Hình chiếu cạnh thường được sử dụng trong các bản vẽ xây dựng và cơ khí, nơi mà việc nhìn từ bên cạnh sẽ giúp hiểu rõ về kết cấu.
- Hình chiếu bằng thường dùng trong thiết kế nội thất hoặc quy hoạch đô thị, giúp thể hiện cách sắp xếp không gian.
- Hình chiếu trục đo được ứng dụng trong các lĩnh vực đòi hỏi mô hình 3D như thiết kế sản phẩm, kiến trúc, và cơ khí, giúp người dùng có cái nhìn tổng quan hơn.
Kích thước và đơn vị đo lường
Các quy tắc ghi kích thước trên bản vẽ
Kích thước trong bản vẽ kỹ thuật đóng vai trò quan trọng trong việc cung cấp thông tin chi tiết về từng bộ phận. Các quy tắc ghi kích thước bao gồm:
- Kích thước phải rõ ràng và chính xác: Đảm bảo rằng các chi tiết không bị hiểu nhầm.
- Kích thước phải đầy đủ: Mọi chiều dài, chiều rộng, và chiều cao cần được biểu diễn chính xác để người thi công có thể sản xuất đúng theo thiết kế.
Đơn vị đo lường tiêu chuẩn (mm, cm, inch)
Trong bản vẽ kỹ thuật, các đơn vị đo lường phổ biến bao gồm mm, cm, và inch. Tùy theo tiêu chuẩn quốc tế và ngành công nghiệp mà các đơn vị này sẽ được áp dụng.
- Hệ mét (mm, cm): Sử dụng phổ biến tại châu Âu và châu Á.
- Hệ inch: Thường được sử dụng tại Mỹ và Anh Quốc.
Tỉ lệ và quy ước vẽ
Các loại tỉ lệ thường dùng và cách tính toán
Tỉ lệ trong bản vẽ kỹ thuật cho phép người dùng biểu diễn đối tượng với kích thước thu nhỏ hoặc phóng đại. Các tỉ lệ phổ biến bao gồm:
- 1:1: Kích thước thật của đối tượng.
- 1:2: Đối tượng được thu nhỏ một nửa so với kích thước thật.
- 2:1: Đối tượng được phóng đại gấp đôi kích thước thật.
Cách tính toán tỉ lệ cần được thực hiện chính xác để đảm bảo đối tượng được biểu diễn đúng.
Quy ước về đường nét, chữ viết, ký hiệu
- Đường nét: Các loại đường khác nhau (đường thẳng, đường cong, đường nét đứt) thể hiện những phần khác nhau của đối tượng.
- Chữ viết: Các ký tự được ghi trên bản vẽ cần tuân theo kích thước và kiểu chữ tiêu chuẩn.
- Ký hiệu: Các ký hiệu trong bản vẽ cần được thể hiện rõ ràng để tránh nhầm lẫn.
Quý độc giả đọc thêm về tiêu chuẩn và quy định của bản vẽ kỹ thuật tại đây
Vật liệu và ký hiệu vật liệu
Cách biểu diễn vật liệu trên bản vẽ
Mỗi loại vật liệu cần được ký hiệu chính xác trên bản vẽ để đảm bảo tính đồng nhất trong quá trình thi công. Vật liệu có thể được biểu diễn bằng ký hiệu đặc trưng hoặc màu sắc.

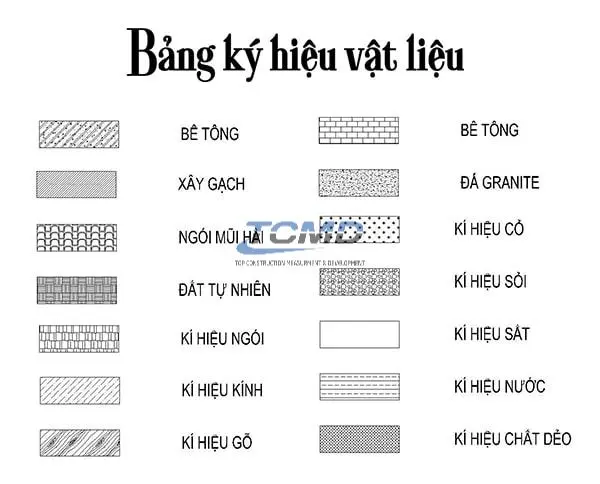

Các bảng ký hiệu vật liệu phổ biến
- Thép: Ký hiệu bằng các đường gạch chéo.
- Gỗ: Thường được biểu diễn bằng các đường cong liên tiếp.
- Nhựa: Có thể biểu diễn bằng các đường chấm chấm.
Trong thế giới thiết kế và sản xuất, bản vẽ kỹ thuật giữ vai trò quan trọng không thể thay thế. Qua việc trình bày các yếu tố cơ bản như hình chiếu, kích thước, tỉ lệ và ký hiệu vật liệu, bài viết này đã làm rõ cách thức mà bản vẽ kỹ thuật không chỉ giúp truyền tải thông tin mà còn đảm bảo tính chính xác và hiệu quả trong mọi quy trình thi công. Việc nắm vững kiến thức về bản vẽ kỹ thuật sẽ hỗ trợ các kỹ sư, nhà thiết kế và công nhân trong việc tạo ra sản phẩm chất lượng cao, đáp ứng đúng yêu cầu và tiêu chuẩn kỹ thuật. Với sự phát triển không ngừng của công nghệ, việc áp dụng các công cụ hiện đại như CAD sẽ tiếp tục nâng cao giá trị và ứng dụng của bản vẽ kỹ thuật trong tương lai.
