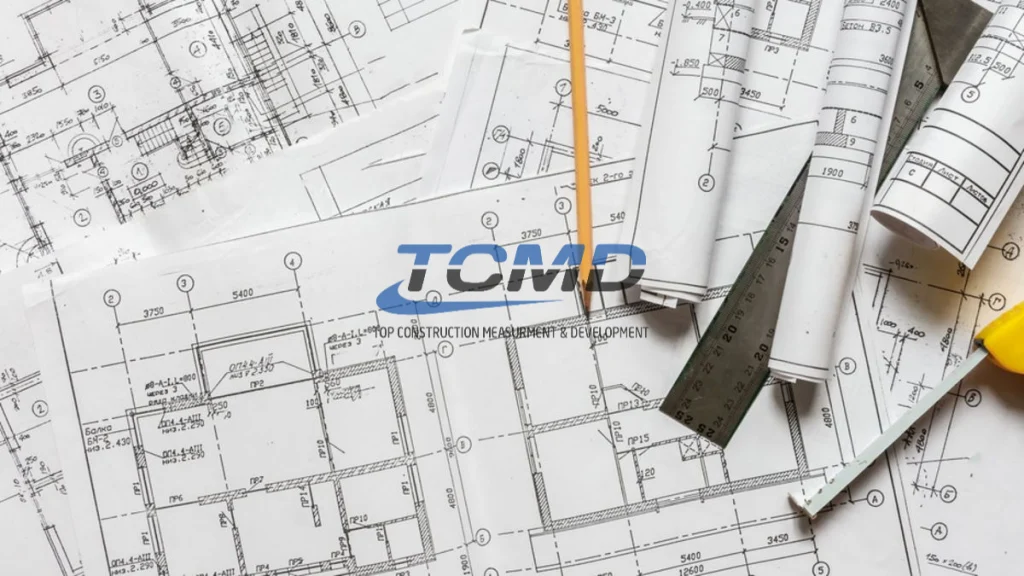

Bản vẽ kỹ thuật là gì?
Bản vẽ kỹ thuật là loại tài liệu đồ họa được sử dụng để truyền tải thông tin về kết cấu, thiết kế và lắp ráp của các sản phẩm hoặc hệ thống. Nó bao gồm các đường nét, ký hiệu và tỉ lệ nhằm biểu thị hình dáng, kích thước và cấu tạo của đối tượng. Trong bản vẽ, mọi thứ từ các chi tiết nhỏ nhất đến hệ thống phức tạp đều phải được thể hiện một cách chính xác và rõ ràng.
Các kỹ sư thiết kế và nhà chế tạo sử dụng bản vẽ kỹ thuật để lên kế hoạch, thi công và kiểm tra sản phẩm. Đây cũng là cơ sở cho việc phân tích, đánh giá và đảm bảo chất lượng sản phẩm. Phần mềm CAD (Computer-Aided Design) là công cụ phổ biến để tạo ra bản vẽ, giúp tăng độ chính xác và hiệu quả trong thiết kế.
Xem thêm: Top 4 yếu tố cơ bản của bản vẽ kỹ thuật
Vai trò của bản vẽ kỹ thuật trong công nghiệp

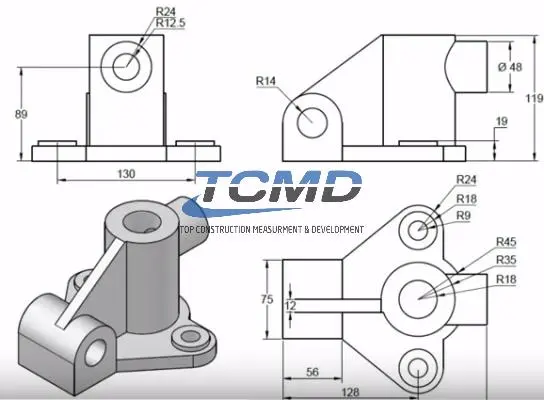

Bản vẽ kỹ thuật đóng vai trò quan trọng trong các lĩnh vực kiến trúc, xây dựng, chế tạo và công nghệ. Nó đảm bảo rằng các quá trình lắp ráp, kết nối, và kiểm tra được thực hiện một cách chính xác, tránh sai sót và lãng phí tài nguyên. Các loại bản vẽ lắp ráp, bản vẽ chi tiết thể hiện rõ cách các bộ phận cần được lắp ghép và cấu trúc tổng thể của hệ thống.
Ngoài ra, tỉ lệ bản vẽ kỹ thuật đóng vai trò quan trọng trong việc đảm bảo tính chính xác của sản phẩm cuối cùng. Kỹ sư cần hiểu rõ tỷ lệ trên bản vẽ để có thể thực hiện quá trình đo đạc, tính toán, và kiểm tra một cách hợp lý. Điều này giúp đảm bảo rằng các thành phẩm sau khi sản xuất đáp ứng đúng tiêu chuẩn kỹ thuật và yêu cầu của khách hàng.
Tại sao cần sử dụng bản vẽ kỹ thuật?
Bản vẽ kỹ thuật đóng vai trò nền tảng trong tất cả các quy trình sản xuất và xây dựng. Nó cung cấp một khung thông tin rõ ràng và chi tiết cho các kỹ sư, nhà thiết kế, và công nhân, giúp họ dễ dàng phân tích, kiểm tra và thực hiện lắp ráp sản phẩm một cách chính xác. Nếu thiếu bản vẽ kỹ thuật, việc truyền đạt ý tưởng thiết kế sẽ trở nên phức tạp và không hiệu quả, dễ dẫn đến những sai sót không mong muốn. Sự chính xác và rõ ràng trong bản vẽ là yếu tố then chốt để đảm bảo mọi khía cạnh của quá trình sản xuất diễn ra suôn sẻ và đáp ứng các tiêu chuẩn chất lượng cao nhất.
Ứng dụng thực tiễn của bản vẽ kỹ thuật
Bản vẽ kỹ thuật không chỉ có vai trò quan trọng trong ngành công nghiệp xây dựng mà còn được áp dụng rộng rãi trong lĩnh vực chế tạo, công nghệ, và kiến trúc. Từ thiết kế nhà ở và nội thất cho đến sản xuất máy móc và các hệ thống công nghệ phức tạp, bản vẽ kỹ thuật đóng vai trò thiết yếu trong việc truyền đạt thông tin thiết kế và đảm bảo tính chính xác của sản phẩm. Sự hiện diện của bản vẽ kỹ thuật là điều không thể thiếu, giúp các chuyên gia trong các lĩnh vực này thực hiện các ý tưởng sáng tạo một cách hiệu quả và chuyên nghiệp.
Tham khảo chi tiết: Ứng dụng thực tế của bản vẽ kỹ thuật
Bản vẽ kỹ thuật trong quá trình phát triển
Trải qua hàng thế kỷ, bản vẽ kỹ thuật đã trải qua một cuộc cách mạng lớn, chuyển từ hình thức vẽ tay thủ công sang ứng dụng công nghệ CAD (Computer-Aided Design). Sự chuyển mình này không chỉ nâng cao độ chính xác trong thiết kế mà còn cải thiện hiệu quả tổng thể của quy trình. Nhờ vào khả năng tự động hóa và tính năng linh hoạt mà CAD mang lại, quá trình sản xuất và kiểm tra sản phẩm trở nên dễ dàng hơn, từ đó nâng cao chất lượng sản phẩm và tăng cường độ tin cậy của hệ thống. Việc áp dụng công nghệ hiện đại trong thiết kế đã mở ra những cơ hội mới, thúc đẩy đổi mới sáng tạo và cải tiến quy trình sản xuất trong nhiều lĩnh vực.
