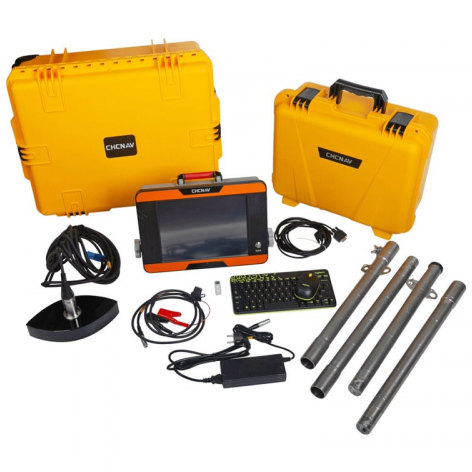

CHCNAV D390 – Hệ Thống Đo Sâu Hồi Âm

Giới Thiệu CHCNAV D390 – Giải Pháp Đo Sâu Tiên Tiến

CHCNAV D390 là hệ thống đo sâu hồi âm tần số đơn được ra mắt năm 2018, tích hợp công nghệ tiên tiến với thiết kế bền bỉ và hiệu suất vượt trội. Sản phẩm được thiết kế đặc biệt cho các ứng dụng khảo sát hàng hải, thủy đạc chuyên nghiệp, đo sâu sông hồ và khảo sát khu vực ven biển.

Với khả năng hoạt động ổn định trong mọi điều kiện thời tiết khắc nghiệt, D390 đã trở thành lựa chọn hàng đầu của các chuyên gia khảo sát thủy đạc trên toàn thế giới.

Tổng Quan Sản Phẩm CHCNAV D390

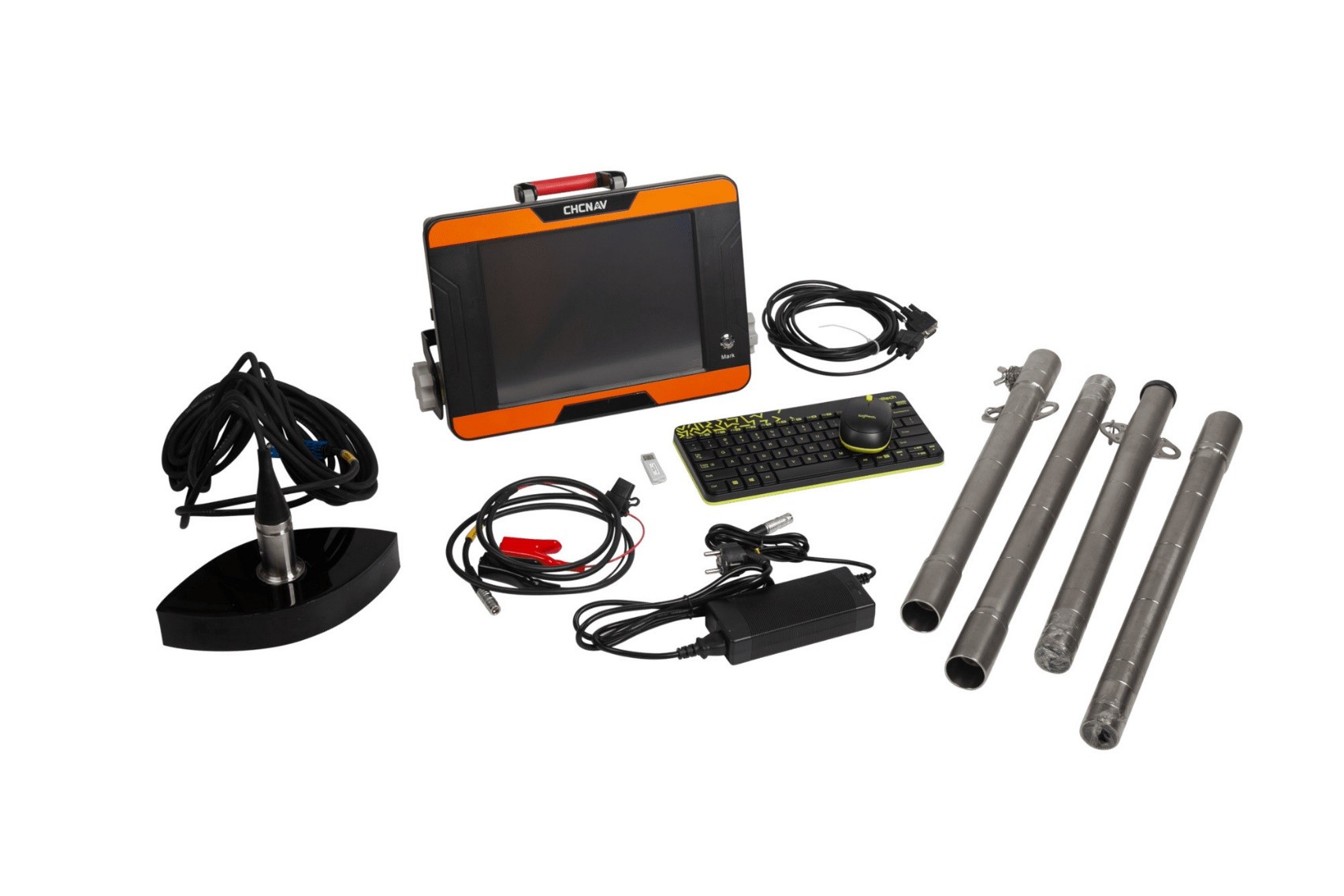

CHCNAV D390 là hệ thống đo sâu hồi âm tần số đơn tích hợp hoàn chỉnh với máy tính công nghiệp chuyên dụng. Sản phẩm sở hữu thiết kế nhỏ gọn với trọng lượng nhẹ, cấu trúc chắc chắn đạt tiêu chuẩn chống nước IP66.

Cấu hình phần cứng mạnh mẽ:

• Hệ điều hành: Windows 10 Professional
• CPU: 1.6 GHz (có thể nâng cấp lên Corus 2.24GHz)
• RAM: 4GB DDR3
• Bộ nhớ: 32GB SSD tốc độ cao

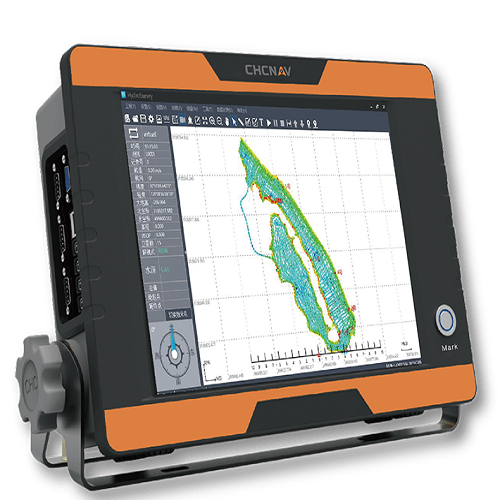

• Màn hình: 12 inch cảm ứng điện trở HD với độ phân giải cao

Màn hình cảm ứng 12 inch cho phép hiển thị dữ liệu độ sâu theo thời gian thực với giao diện trực quan, dễ sử dụng ngay cả trong điều kiện ánh sáng mạnh ngoài trời.

Tính Năng Nổi Bật Của CHCNAV D390

🔊 Cảm Biến và Tần Số Đo Sâu Chuyên Nghiệp

• Bộ chuyển đổi: 200 kHz tần số cao
• Góc chùm tia: 7 độ chính xác
• Công suất tối đa: 500W RMS đảm bảo xuyên sâu tốt

📏 Khả Năng Đo Sâu Vượt Trội

• Phạm vi đo: từ 0.15m đến 300m
• Độ chính xác: ±0.01m + 0.1% độ sâu
• Độ phân giải: 0.01m siêu chính xác
• Tốc độ lấy mẫu: lên đến 60 Hz

🔗 Khả Năng Tương Thích Đa Dạng

• Hỗ trợ chuẩn NMEA quốc tế
• Tương thích với hệ thống GNSS của CHCNAV
• Kết nối đa dạng: RS-232, USB 2.0/3.0, mạng LAN, WiFi

⚡ Nguồn Điện Linh Hoạt

• DC: 10V đến 30V (phù hợp với ắc quy tàu thuyền)
• AC: 100V-240V (sử dụng nguồn điện lưới)

💻 Phần Mềm HydroSurvey Chuyên Dụng

• Quản lý dự án khảo sát toàn diện
• Thu thập và xử lý dữ liệu tự động
• Xuất dữ liệu đa định dạng
• Thiết kế ranh giới và lập kế hoạch khảo sát

Nguyên Lý Hoạt Động Của Hệ Thống

CHCNAV D390 hoạt động dựa trên nguyên lý đo sâu hồi âm tiên tiến:

1. Phát sóng âm: Bộ chuyển đổi 200 kHz phát sóng âm xuống đáy nước
2. Thu nhận phản xạ: Sóng âm phản xạ từ đáy được thu nhận bởi cảm biến
3. Tính toán độ sâu: Hệ thống tính toán thời gian phản hồi để xác định độ sâu chính xác
4. Định vị 3D: Tích hợp công nghệ RTK giúp xác định tọa độ 3D chính xác của đáy nước

Công nghệ này đảm bảo độ chính xác cao ngay cả trong điều kiện nước đục hoặc có nhiều trầm tích.

Ứng Dụng Thực Tế Của CHCNAV D390

🌊 Khảo Sát Thủy Đạc Biển

• Đo vẽ bản đồ địa hình đáy biển
• Khảo sát tuyến đường tàu thuyền
• Đánh giá an toàn hàng hải

🏞️ Khảo Sát Sông Hồ

• Đo sâu lòng sông, hồ chứa
• Giám sát bồi lắng
• Đánh giá dung tích hồ chứa

🚧 Khảo Sát Công Trình Nạo Vét

• Tính toán khối lượng nạo vét chính xác
• Giám sát tiến độ thi công
• Kiểm tra chất lượng sau nạo vét

🏖️ Khảo Sát Khu Vực Ven Biển

• Đánh giá xói lở bờ biển
• Khảo sát cảng biển
• Nghiên cứu môi trường biển

Ưu Điểm và Lợi Ích Vượt Trội

✅ Thiết Kế Bền Bỉ

• Chuẩn chống nước IP66 chịu được môi trường khắc nghiệt
• Trọng lượng nhẹ, dễ dàng vận chuyển và lắp đặt
• Hoạt động ổn định ở vị trí xa xôi

✅ Hiệu Quả Khảo Sát Cao

• Phần mềm tích hợp chuyên dụng tăng năng suất
• Xử lý dữ liệu nhanh chóng, chính xác
• Giao diện thân thiện, dễ sử dụng

✅ Độ Chính Xác Vượt Trội

• Sai số chỉ ±0.01m + 0.1% độ sâu
• Dữ liệu tin cậy, đáp ứng tiêu chuẩn quốc tế
• Tốc độ lấy mẫu cao 60 Hz

✅ Tương Thích Tốt

• Kết nối dễ dàng với thiết bị GNSS
• Hỗ trợ cảm biến chuyển động
• Xuất dữ liệu đa định dạng

✅ Tiết Kiệm Chi Phí

• Vận hành đơn giản, ít bảo trì
• Tiêu thụ điện năng thấp
• ROI cao cho dự án khảo sát

Thông Số Kỹ Thuật Chi Tiết

Hướng Dẫn Sử Dụng Nhanh

Bước 1: Kết Nối Thiết Bị

1. Kết nối D390 với hệ thống GNSS qua cổng RS-232
2. Kết nối cảm biến chuyển động (nếu có)
3. Kiểm tra nguồn điện 10-30V DC hoặc 100-240V AC

Bước 2: Khởi Động Hệ Thống

1. Bật nguồn D390
2. Khởi động phần mềm HydroSurvey
3. Cấu hình thông số khảo sát

Bước 3: Thu Thập Dữ Liệu

1. Thiết lập ranh giới khảo sát
2. Bắt đầu thu thập dữ liệu độ sâu
3. Giám sát dữ liệu thời gian thực trên màn hình

Bước 4: Xử Lý và Xuất Dữ Liệu

1. Xử lý dữ liệu bằng phần mềm tích hợp
2. Xuất báo cáo và bản đồ độ sâu
3. Lưu trữ dữ liệu cho các dự án tiếp theo

Kết Luận – Lựa Chọn Hàng Đầu Cho Khảo Sát Thủy Đạc

CHCNAV D390 là giải pháp đo sâu hồi âm hoàn hảo với:

• ✅ Độ chính xác vượt trội ±0.01m + 0.1% độ sâu
• ✅ Thiết kế bền bỉ chuẩn IP66
• ✅ Phần mềm chuyên dụng HydroSurvey
• ✅ Tương thích đa dạng với các thiết bị khác
• ✅ Chi phí vận hành tối ưu
