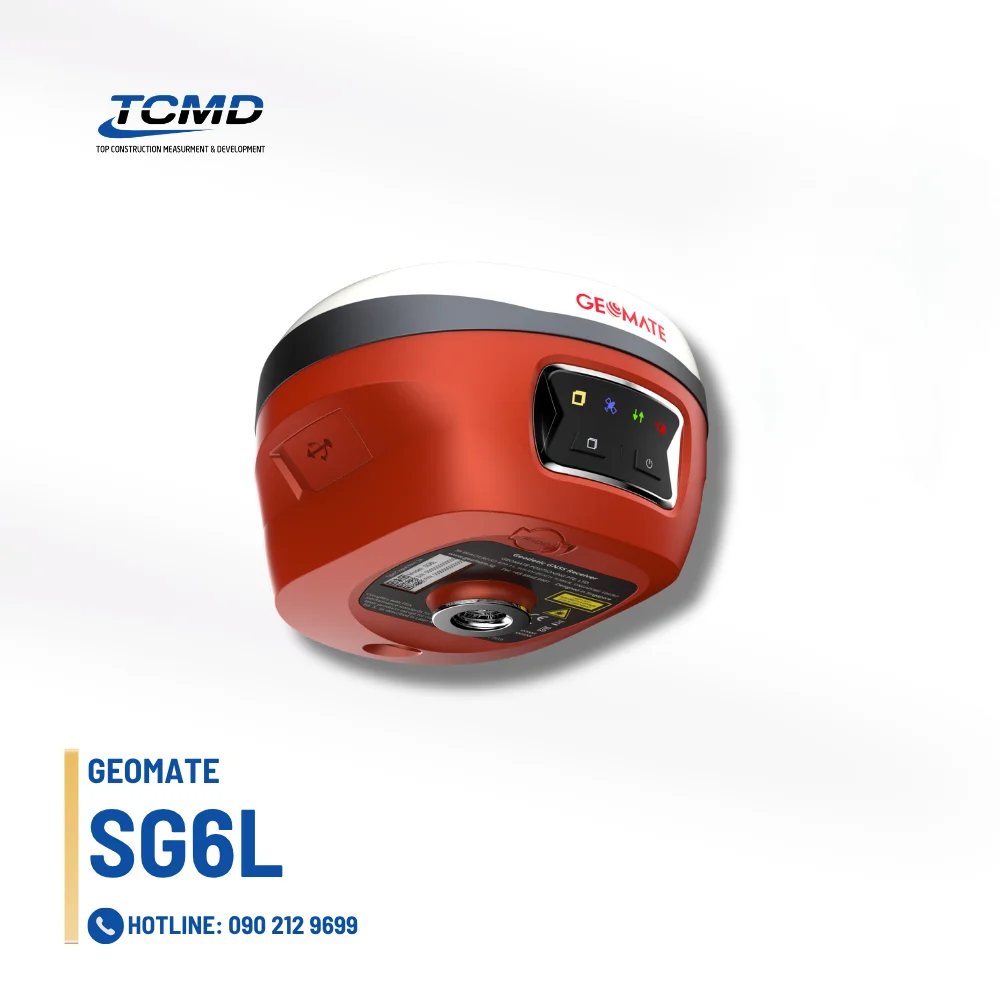

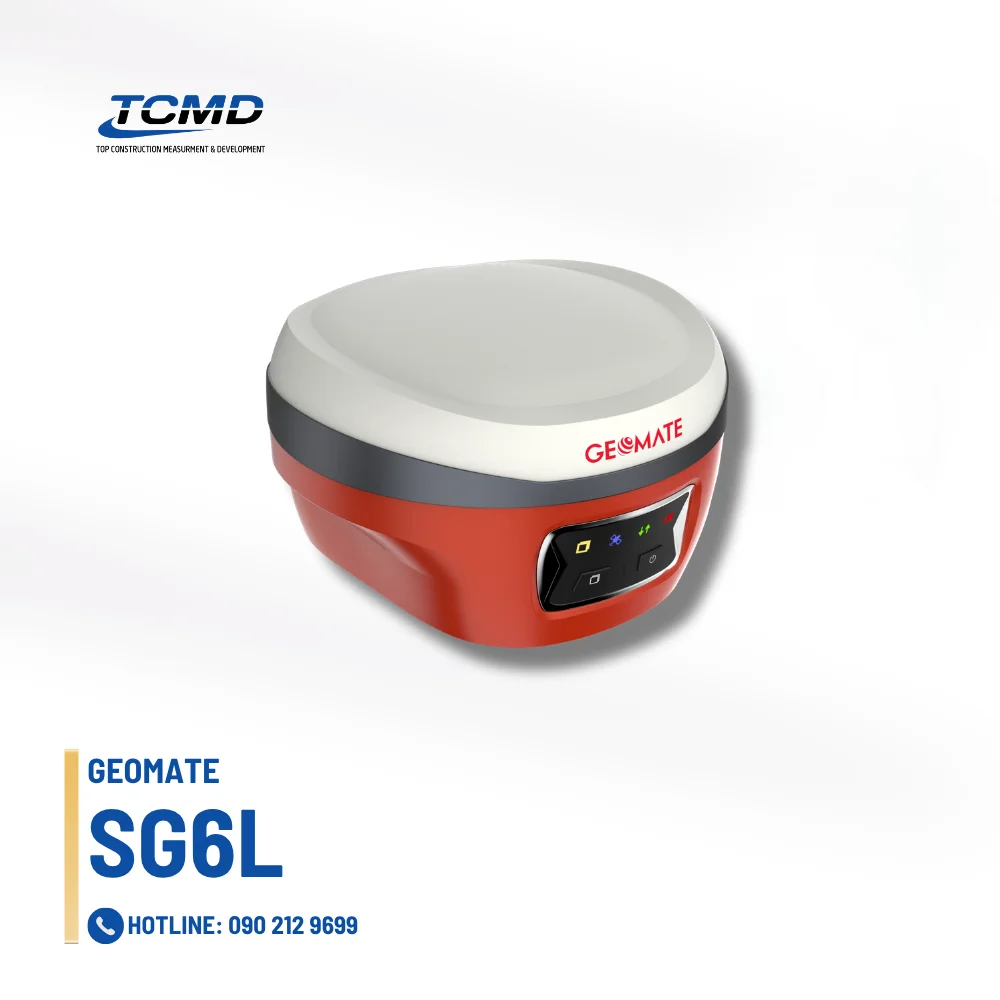

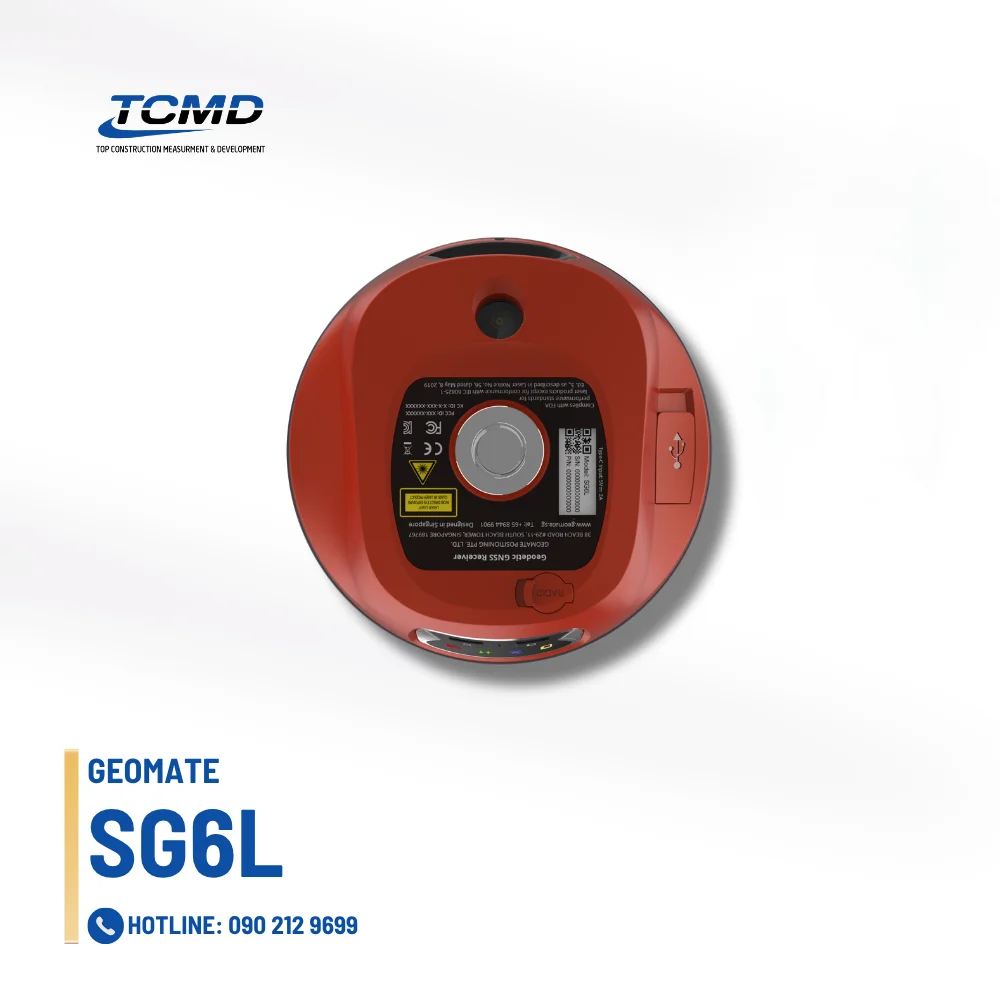

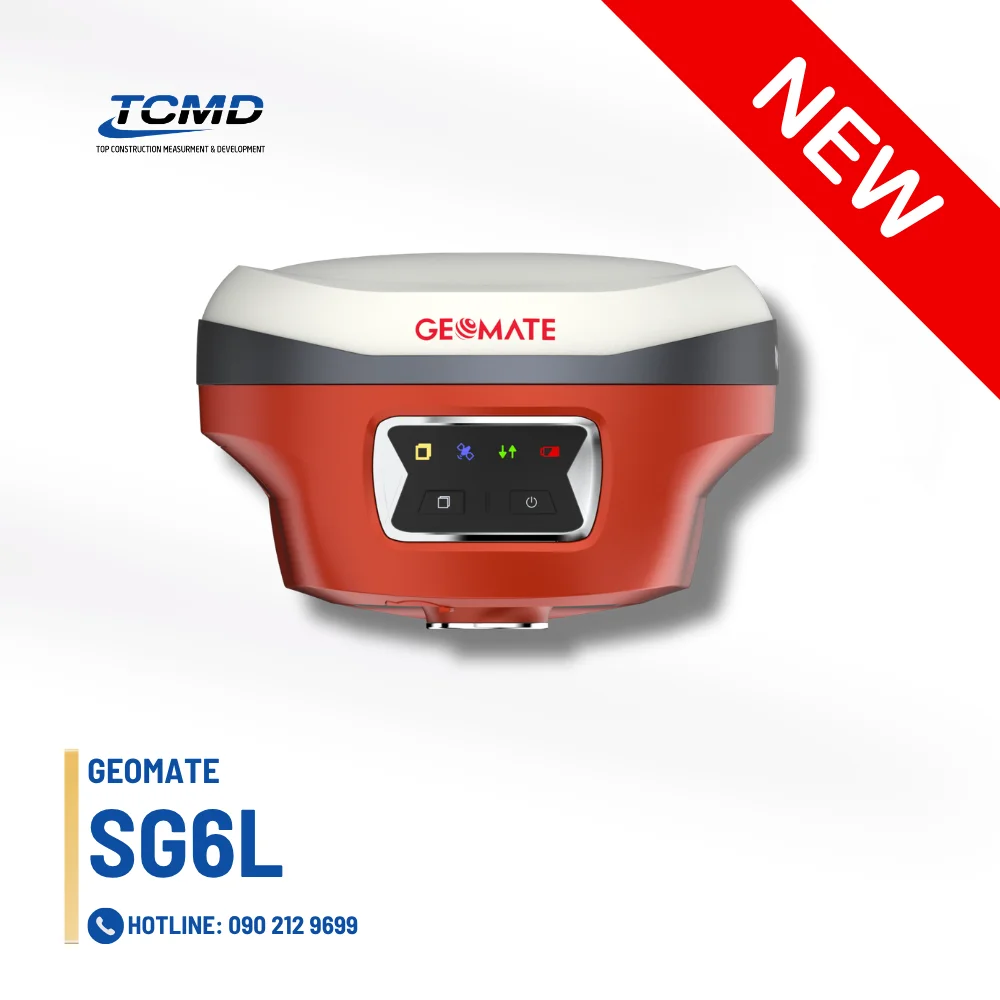

Máy GNSS RTK GeoMate SG6L 1892 kênh bù nghiêng IMU 200Hz

Máy GNSS RTK GeoMate SG6L 1892 kênh bù nghiêng IMU 200Hz đại diện cho bước nhảy vọt về công nghệ trắc địa năm 2026, thiết lập chuẩn mực mới cho dòng máy thu đa cảm biến bỏ túi.

Bằng việc tích hợp đồng bộ bo mạch SoC 1892 kênh mạnh mẽ, hệ thống Camera kép (8MP & 2MP) hỗ trợ dẫn đường AR Vision và công nghệ Green Laser đo đạc không sào, SG6L giúp kỹ sư xử lý triệt để các bài toán khảo sát tại địa hình hiểm trở hoặc bị che khuất.

Với thiết kế nhỏ gọn chỉ 800g, khả năng chống chịu IP68 và thời lượng pin lên đến 20 giờ đo RTK liên tục, thiết bị không chỉ đảm bảo độ chính xác centimet mà còn tối ưu hóa tới 40% hiệu suất hiện trường.

THÔNG SỐ KỸ THUẬT CỦA MÁY GNSS RTK GEOMATE SG6L

Sức mạnh đột phá của GeoMate SG6L nằm ở hệ thống SoC (System on Chip) GNSS thế hệ mới với số lượng kênh cực khủng, kết hợp cùng hệ sinh thái cảm biến đa năng giúp xử lý dữ liệu trắc địa với độ chính xác tuyệt đối.

Bảng thông số kỹ thuật chi tiết

Công nghệ cảm biến và Thị giác máy tính

Không chỉ dừng lại ở việc thu tín hiệu vệ tinh, GNSS RTK GEOMATE SG6L còn tích hợp những công nghệ hỗ trợ hiện đại nhất hiện nay:

• Hệ thống Camera kép (Dual-camera): Gồm cảm biến 8 MP và 2 MP hỗ trợ dẫn đường thực tế ảo (Visual Navigation) và cắm mốc trực quan (Visual Stakeout) với tốc độ khung hình 30 fps.

• Bù nghiêng IMU 200 Hz: Cảm biến IMU không cần hiệu chuẩn, có khả năng chống nhiễu từ trường và hỗ trợ góc nghiêng từ 0° đến 60°.

• Green Laser (Class 3R): Tia laser xanh hỗ trợ đo đạc tại các điểm không thể dựng sào với phạm vi lên đến 50 m. Độ chính xác đo laser đạt 2 cm trong khoảng cách 5 m.

Khả năng kết nối và Truyền dẫn dữ liệu

• Radio UHF LongRun: Thế hệ Radio mới cho phép khoảng cách truyền dẫn thông thường là 6 km và có thể đạt tối ưu lên tới 15 km.

• Pin thông minh: Pin nội bộ dung lượng 4900 mAh cho phép máy vận hành liên tục 20 giờ ở chế độ RTK Rover và 15 giờ khi sử dụng các tác vụ tiêu tốn năng lượng như Visual Stakeout hoặc Laser Survey.

• Thiết kế Rugged: Trọng lượng siêu nhẹ chỉ 800 g. Đạt tiêu chuẩn kháng nước/bụi IP68 và chịu được rơi tự do từ độ cao 2 mét xuống nền bê tông.

CÔNG NGHỆ BÙ NGHIÊNG AUTO-IMU VÀ THỊ GIÁC MÁY TÍNH AR

Điểm đột phá giúp GeoMate SG6L tối ưu hóa 40% hiệu suất làm việc chính là sự kết hợp giữa cảm biến bù nghiêng thế hệ mới và hệ thống camera kép hỗ trợ khảo sát hình ảnh.

 Cảm biến AUTO-IMU 200Hz không cần hiệu chuẩn

Công nghệ bù nghiêng trên SG6L loại bỏ hoàn toàn các thao tác lắc máy phức tạp, cho phép kỹ sư bắt đầu đo đạc ngay khi khởi động.

•  Tần số cập nhật 200Hz: Đảm bảo dữ liệu bù nghiêng được xử lý mượt mà theo thời gian thực, giảm thiểu tối đa độ trễ tọa độ khi di chuyển sào.
• Góc nghiêng lên đến 60°: Cho phép thực hiện đo đạc tại các vị trí không thể dựng thẳng sào như góc tường, mép cống hoặc dưới gầm công trình.
• Khả năng chống nhiễu từ trường: Cảm biến IMU không bị ảnh hưởng bởi các vật thể kim loại, đường dây điện cao thế hoặc môi trường từ trường phức tạp, đảm bảo độ tin cậy của số liệu.
• Độ chính xác bù nghiêng: Sai số bổ sung khi nghiêng sào được kiểm soát cực tốt, thường dưới 8 mm + 0.7 mm/° nghiêng.

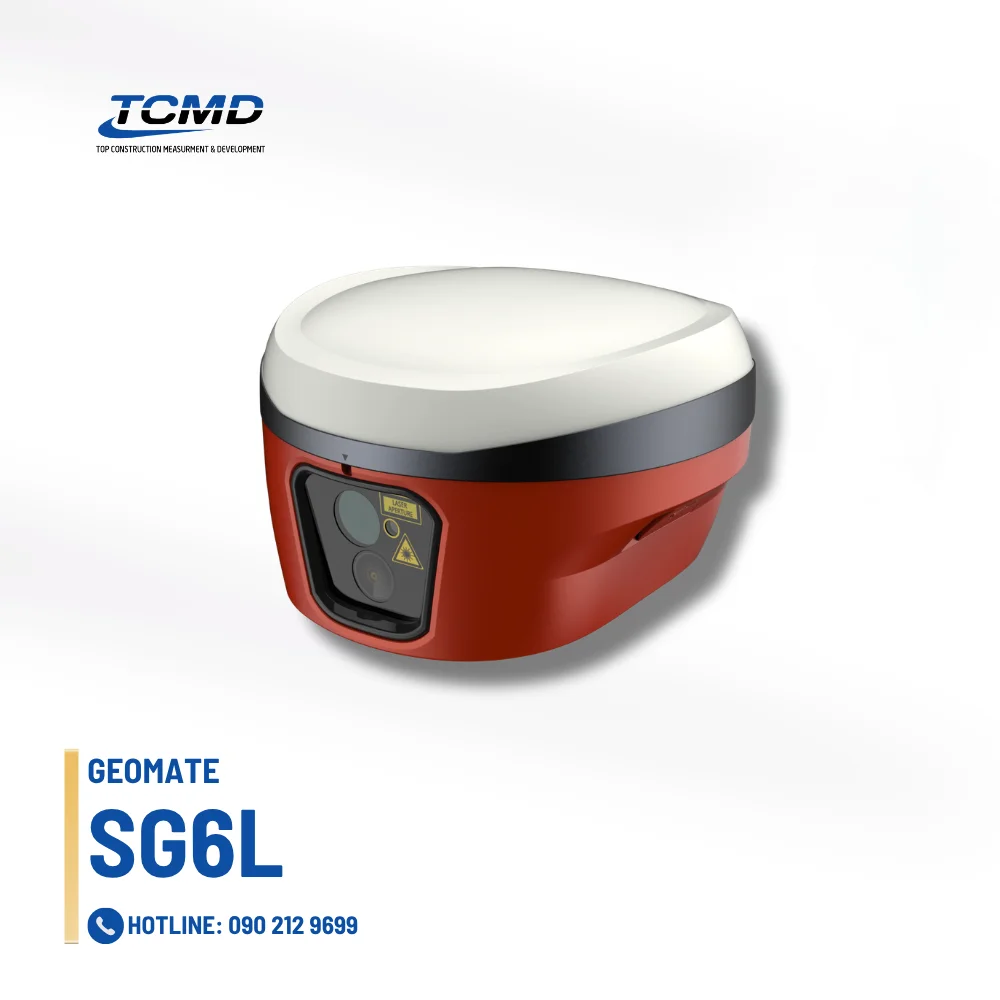

Hệ thống Camera kép và Thị giác máy tính AR Vision

Lần đầu tiên trên một thiết bị GNSS bỏ túi, GeoMate tích hợp hệ thống camera kép chuyên dụng để dẫn đường và khảo sát:

• Cấu hình Camera: Bao gồm một cảm biến 8 MP và một cảm biến 2 MP sử dụng công nghệ Global Shutter giúp hình ảnh không bị biến dạng khi di chuyển.
• Tốc độ khung hình 30 fps: Đảm bảo trải nghiệm dẫn đường AR (Visual Navigation) mượt mà, trực quan ngay trên màn hình sổ tay điện tử.
• Visual Stakeout (Cắm mốc thực tế ảo): Hệ thống hiển thị các chỉ dẫn mũi tên AR đè lên hình ảnh thực tế, giúp kỹ sư tìm điểm cần cắm mốc nhanh chóng mà không cần nhìn vào bản đồ 2D truyền thống.
• Góc nhìn rộng 91°: Cung cấp tầm quan sát bao quát, hỗ trợ tối đa cho việc định vị điểm trong phạm vi gần.

Phần mềm điều khiển chuyên dụng Mate Survey

Toàn bộ sức mạnh của IMU và Camera được tối ưu hóa thông qua phần mềm Mate Survey, hỗ trợ đầy đủ các tính năng hiện đại:

• Khảo sát bằng hình ảnh (Visual Surveying): Thu thập tọa độ trực tiếp từ hình ảnh video, cực kỳ hữu ích cho các khu vực nguy hiểm hoặc khó tiếp cận.
• Giao diện trực quan: Tích hợp sâu các thuật toán thị giác máy tính để tính toán tọa độ điểm dựa trên sự phối hợp giữa GNSS và Camera.

Các thông số và tính năng trên đảm bảo GeoMate SG6L là trợ thủ đắc lực cho các kỹ sư trắc địa 4.0, chuyển đổi phương thức đo đạc từ truyền thống sang kỹ thuật số trực quan.

CÔNG NGHỆ GREEN LASER VÀ TIÊU CHUẨN ĐỘ BỀN CÔNG NGHIỆP

Bên cạnh khả năng định vị vệ tinh và thị giác máy tính, GeoMate SG6L còn được trang bị hệ thống đo đạc bằng tia Laser xanh chuyên dụng, giúp giải quyết các thách thức tại những vị trí không thể tiếp cận trực tiếp.

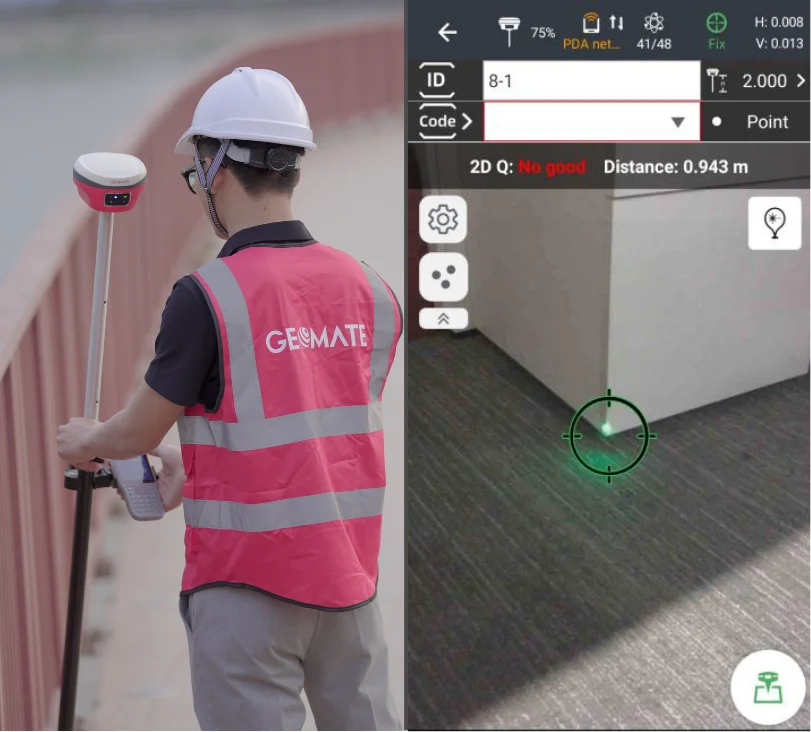

Green Laser chuẩn Class 3R – Đo đạc không sào (Pole-free)

Khác với các dòng máy sử dụng laser đỏ truyền thống, SG6L sử dụng Laser xanh (Green Laser) thuộc nhóm Class 3R, mang lại ưu thế vượt trội về khả năng hiển thị:

• Phạm vi hoạt động: Khả năng đo xa lên đến 50 m.
• Độ tương phản cao: Tia laser xanh cho phép kỹ sư quan sát rõ ràng điểm đo ngay cả dưới điều kiện ánh nắng gắt (lên tới 50.000 lux).
• Độ chính xác đo Laser:
  • Sai số trong khoảng 2 cm khi đo ở cự ly 5 m.
  • Sai số trong khoảng 3 cm khi đo ở cự ly 10 m.
• Ứng dụng thực tế: Đo tọa độ 3D các điểm nguy hiểm như mép vực, gương cầu, góc tường cao hoặc các vị trí bị vật cản mà sào đo không thể chạm tới.

Thiết kế “Pocket” siêu nhẹ và bền bỉ

Dù tích hợp hàng loạt công nghệ phức tạp, GeoMate SG6L vẫn duy trì thiết kế bỏ túi (Pocket-sized) vô cùng gọn nhẹ:

• Trọng lượng: Chỉ 800 g (đã bao gồm pin nội bộ), giúp giảm bớt gánh nặng cho kỹ sư khi di chuyển đường dài hoặc làm việc liên tục trong nhiều giờ.
• Kích thước: Siêu nhỏ gọn với thông số Φ133 mm x 90 mm (Φ 5.24 in × 3.54 in).
• Vật liệu: Vỏ máy được chế tác tỉ mỉ tại Singapore, đảm bảo sự chắc chắn và tinh tế trong từng chi tiết.

Tiêu chuẩn bảo vệ và Khả năng chịu lực

Thiết bị được tối ưu hóa để vận hành trong những môi trường khắc nghiệt nhất:

• Chống chịu va đập: Đạt tiêu chuẩn chịu được cú rơi tự do từ độ cao 2 mét xuống nền bê tông (Survive a 2-meter pole-drop).
• Kháng bụi và nước IP68: Khả năng kháng bụi tuyệt đối và kháng nước khi ngâm ở độ sâu 1.0 m, tuân thủ tiêu chuẩn IEC 60529.
• Màng thở chống ẩm: Tích hợp màng ngăn chống thấm và thoáng khí, giúp ngăn chặn sự ngưng tụ hơi nước bên trong máy khi thay đổi nhiệt độ đột ngột.
• Nhiệt độ vận hành: Máy hoạt động ổn định trong dải nhiệt cực rộng từ -40°C đến +65°C.

Quản lý năng lượng và Kết nối thông minh

• Thời lượng pin ấn tượng: Pin Li-ion 4900 mAh tích hợp cho phép đo RTK Rover lên đến 20 giờ. Khi sử dụng đồng thời Laser và Camera, máy vẫn đảm bảo vận hành liên tục 15 giờ.
• Sạc nhanh Type-C: Hỗ trợ sạc qua cổng USB Type-C phổ biến, có thể dùng chung với sạc dự phòng điện thoại (5V/2A).
• Kết nối NFC: Hỗ trợ kết nối một chạm giữa máy thu và sổ tay điện tử, rút ngắn thời gian thiết lập trạm đo.

Mọi thông số kỹ thuật đều tuân thủ các chứng chỉ quốc tế như CE, FCC và được kiểm định nghiêm ngặt tại phòng lab của GeoMate.

TRUYỀN DẪN DỮ LIỆU VÀ CÁC DỊCH VỤ ĐỊNH VỊ ĐẶC BIỆT

Sự linh hoạt của GeoMate SG6L không chỉ đến từ phần cứng thu tín hiệu mà còn nhờ vào hệ thống truyền dẫn dữ liệu thông minh và các dịch vụ hiệu chỉnh vệ tinh tiên tiến, giúp kỹ sư duy trì công việc ngay cả trong những điều kiện hạ tầng viễn thông kém nhất.

Công nghệ Radio UHF nội bộ LongRun

Hệ thống Radio UHF thế hệ mới của GeoMate được tối ưu hóa để tăng cường khoảng cách và độ ổn định của liên kết dữ liệu:

• Khoảng cách truyền dẫn: Trong điều kiện điển hình, máy đạt tầm xa 6 km, và có thể mở rộng lên đến 15 km khi sử dụng giao thức LongRun.
• Dải tần hoạt động: 410-470 MHz với công suất phát tùy chỉnh 0.5 W hoặc 1 W.
• Giao thức hỗ trợ: Tương thích đa dạng với các giao thức phổ biến như Transparent, TT450, Satel và giao thức độc quyền LongRun.
• Tốc độ liên kết: Linh hoạt từ 9600 bps đến 19200 bps.

Dịch vụ định vị PointSky (PPP) và L-Band

Đây là tính năng “cứu cánh” cho các kỹ sư khi làm việc tại các vùng sâu, vùng xa, biên giới hay hải đảo nơi không có sóng điện thoại hoặc trạm Base:

• PointSky: Cho phép máy thu nhận tín hiệu hiệu chỉnh trực tiếp từ vệ tinh qua băng tần L-Band.
• Độ chính xác PPP: Đạt mức 2.5 cm (CEP95) cho phương ngang và 5 cm RMS cho phương đứng.
• Thời gian hội tụ: Thông thường < 5 phút, tại một số khu vực đặc biệt có thể đạt < 1 phút.
• Hỗ trợ đa thức: Tương thích hoàn toàn với các dịch vụ B2b-PPP (BeiDou) và E6B-HAS (Galileo).

Định dạng dữ liệu và Khả năng lưu trữ

GeoMate SG6L đảm bảo tính tương thích tuyệt đối với các phần mềm hậu xử lý và hệ thống của bên thứ ba:

• Dữ liệu hiệu chỉnh: Hỗ trợ RTCM 2.x, RTCM 3.x và đầu vào/đầu ra CMR.
• Dữ liệu thô: Xuất định dạng chuẩn RINEX 2.11, 3.02 và NMEA 0183 phục vụ hậu xử lý chuyên sâu.
• Lưu trữ nội bộ: Bộ nhớ tốc độ cao 8 GB tích hợp, cho phép lưu trữ khối lượng lớn dữ liệu tĩnh (Static) cho các dự án quan trắc dài ngày.

Kết nối không dây thông minh

Việc kết nối giữa máy thu, sổ tay và mạng lưới được thực hiện nhanh chóng qua các giao thức hiện đại:

• NFC: Hỗ trợ kết nối một chạm (one-touch) giúp thiết lập trạm đo trong vài giây.
• Wi-Fi: Chuẩn 802.11 g/ac, hỗ trợ chế độ Access Point để quản lý máy qua giao diện Web UI.
• Bluetooth: Phiên bản v4.2, tương thích ngược với các thiết bị đời cũ.
• Cổng giao tiếp: 01 cổng USB Type-C đa năng vừa phục vụ sạc nguồn, vừa truyền dữ liệu và cập nhật firmware.

Hệ thống truyền dẫn toàn diện này biến GeoMate SG6L thành một thiết bị đo đạc không giới hạn, xóa bỏ mọi rào cản về khoảng cách và hạ tầng viễn thông tại hiện trường.

CHỨNG CHỈ TUÂN THỦ VÀ GIÁ TRỊ ĐẦU TƯ BỀN VỮNG

Bên cạnh các thông số kỹ thuật ấn tượng, GeoMate SG6L còn khẳng định chất lượng thông qua việc tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, đảm bảo an toàn cho người vận hành và tính pháp lý của dữ liệu trắc địa.

Quy chuẩn an toàn và Chứng chỉ quốc tế

Sản phẩm được thiết kế tại Singapore và đạt được các chứng nhận uy tín hàng đầu thế giới:

• An toàn Laser: Tuân thủ tiêu chuẩn Class 3R (Green Laser) giúp hiển thị rõ nét nhưng vẫn đảm bảo các quy định về an toàn quang học.
• Tiêu chuẩn viễn thông: Đạt chứng chỉ RED 2014/53/EU (Châu Âu) và FCC PART 15 (Hoa Kỳ) về khả năng thu phát sóng vô tuyến.
• An toàn điện tử và Pin: Tuân thủ IEC 62368-1, IEC 62133-2 và UN38.3, đảm bảo pin nội bộ 4900 mAh hoạt động ổn định, chống cháy nổ trong điều kiện môi trường khắc nghiệt.
• Độ bền công nghiệp: Đạt chuẩn IP68 theo tiêu chuẩn IEC 60529, chống lại sự xâm nhập của bụi và nước hoàn toàn.

Khả năng tương thích và Mở rộng trong tương lai

GeoMate cam kết tính kế thừa và nâng cấp liên tục cho dòng SG6L:

• Hỗ trợ hậu xử lý: Dữ liệu thô định dạng RINEX 2.11, 3.02 tương thích hoàn toàn với các phần mềm bình sai lưới chuyên dụng trên toàn cầu.
• Cập nhật Firmware: Các dải tần mới như QZSS L6D/E và các giao thức Radio bổ sung sẽ được cập nhật thông qua các bản nâng cấp Firmware trong tương lai.
• Hệ sinh thái Mate Survey: Phần mềm điều khiển liên tục được tối ưu hóa cho các tính năng dẫn đường AR và khảo sát Laser, giúp máy không bị lạc hậu trước sự phát triển của công nghệ.

GeoMate SG6L không chỉ đơn thuần là một máy thu GNSS; đó là một hệ thống giải pháp toàn diện tích hợp 4 trong 1: GNSS SoC 1892 kênh, Bù nghiêng IMU 200Hz, Camera kép AR và Green Laser.

• Hiệu suất vượt trội: Giảm thiểu tối đa thời gian chờ đợi nhờ khả năng khởi tạo dưới 10 giây và thời lượng pin lên tới 20 giờ.
• Độ tin cậy cao: Dữ liệu được bảo vệ bởi vỏ hợp kim chắc chắn, màng thở chống ẩm và khả năng chịu rơi từ độ cao 2m.
• Tính linh động: Với trọng lượng chỉ 800g, đây là thiết bị lý tưởng cho các nhiệm vụ khảo sát đòi hỏi sự di chuyển liên tục hoặc làm việc tại các vị trí hiểm trở.

Với chính sách “High-Tech Precision, High-Touch Service”, GeoMate SG6L chính là khoản đầu tư xứng đáng, giúp các doanh nghiệp và kỹ sư nâng tầm năng lực cạnh tranh trong kỷ nguyên số.

Bạn đang tìm kiếm giải pháp đo đạc hiện đại nhất? Hãy liên hệ ngay với TCMD để trải nghiệm thực tế “siêu phẩm” GeoMate SG6L này!
